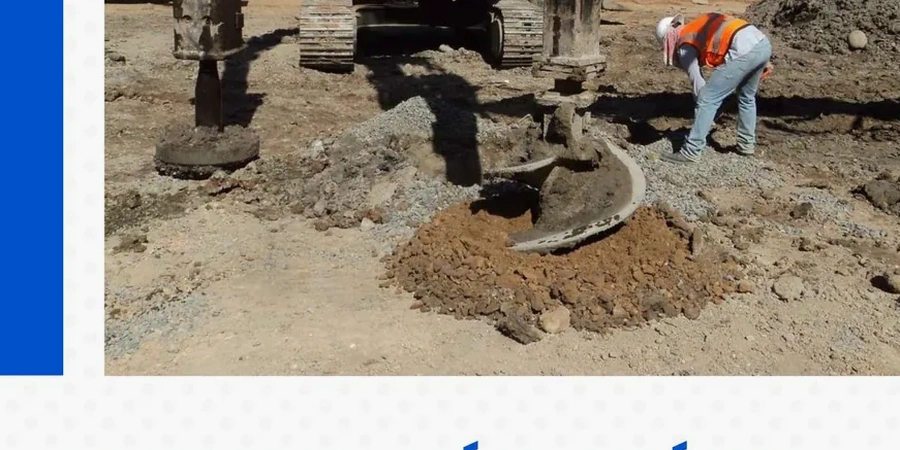

Cuando un proyecto en Buin se enfrenta a limos blandos o arenas sueltas, la normativa chilena NCh433.Of1996 Mod.2012 obliga a considerar la respuesta sísmica del suelo, y es ahí donde la vibrosustitución con columnas de grava se convierte en una alternativa real. En esta zona de la cuenca del Maipo, a solo 35 kilómetros al sur de Santiago, los depósitos aluviales recientes con niveles freáticos altos son más comunes de lo que muchos proyectistas imaginan. Un ensayo SPT en la ribera norte del río a menudo arroja valores de N60 por debajo de 10, lo que enciende las alarmas para cimentaciones superficiales. Nuestro equipo técnico ha participado en el diseño de mejoramiento para galpones agroindustriales y conjuntos residenciales en Buin donde la capacidad portante original no superaba los 0.5 kg/cm², logrando valores finales sobre 2.0 kg/cm² tras la instalación de columnas compactadas.
En suelos blandos de Buin, una columna de grava bien diseñada puede multiplicar por cuatro la capacidad portante original mientras acelera la consolidación de un año a solo tres meses.
Enfoque y alcance
Factores del sitio
Con 96,000 habitantes según el censo 2017 y ubicada a 483 msnm, Buin sintió con fuerza el terremoto de 2010. Los registros de la red de acelerógrafos de la Universidad de Chile mostraron amplificaciones locales en la estación de Buin que superaron el 200% respecto a la roca base, un dato que ningún diseño de mejoramiento puede ignorar. El riesgo de no tratar un suelo granular suelto con columnas de grava es la licuefacción: pérdida súbita de resistencia durante un sismo moderado a severo. En sectores como Alto Jahuel o Valdivia de Paine, hemos visto perfiles donde la resistencia cíclica (CRR) calculada por el método simplificado de Seed e Idriss está por debajo del factor de seguridad 1.2 exigido por la NCh433. Nuestro diseño incluye la verificación de la razón de tensiones cíclicas (CSR) post-mejoramiento, asegurando que la densidad relativa del suelo entre columnas supere el 70%, umbral crítico para prevenir el fenómeno de falla por flujo.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.xyz
Normas aplicables
NCh433.Of1996 Mod.2012 - Diseño sísmico de edificios, NCh3171 - Diseño geotécnico de fundaciones, NCh 1516 - Método de ensayo de penetración estándar (SPT), FHWA-NHI-05-037 - Improvement Methods, Eurocódigo 7 (EN 1997-1:2004) - Sección 5: Mejoramiento del terreno
Servicios relacionados
Diseño Geotécnico de Malla de Columnas
Definimos la separación, diámetro y profundidad óptima basada en el perfil de resistencia del SPT y los asentamientos admisibles del proyecto. Incluye modelación con método Priebe y verificación de capacidad portante última.
Control de Compactación Post-Ejecución
Realizamos campañas de penetración con CPT o SPT para contrastar los parámetros de diseño con la realidad del terreno mejorado. Emitimos informes con factor de mejora (n) y densidad relativa alcanzada.
Análisis de Potencial de Licuefacción
Evaluamos el CSR y CRR según Seed e Idriss para el sismo de diseño de la NCh433 en Buin. Confirmamos si el tratamiento con columnas de grava reduce el potencial a un factor de seguridad sobre 1.3.
Especificaciones Técnicas de Construcción
Elaboramos la EETT para el contratista, detallando la secuencia de instalación (vía seca o húmeda), el tipo de grava, tolerancias de desviación y el plan de control de calidad en obra.
Parámetros típicos
FAQ
¿Cuánto cuesta el diseño de columnas de grava para un proyecto en Buin?
El diseño de columnas de grava en Buin, incluyendo la campaña de reconocimiento con SPT, el análisis de licuefacción y las especificaciones técnicas, tiene un rango de inversión que va desde los $704.000 hasta $2.321.000, dependiendo de la superficie a tratar y la profundidad del estrato blando.
¿En qué tipo de suelos de Buin se recomienda usar columnas de grava en vez de compactación dinámica?
En Buin, donde abundan los limos blandos y arenas finas con nivel freático alto cerca del río Maipo, las columnas de grava son preferibles a la compactación dinámica. Esta última es menos efectiva en suelos finos saturados y puede generar vibraciones excesivas cerca de viviendas.
¿Qué normativa chilena rige el diseño de columnas de grava?
El diseño se rige principalmente por la NCh3171 para diseño geotécnico de fundaciones, la NCh433 para la demanda sísmica y complementamos con la guía FHWA-NHI-05-037 de la Federal Highway Administration, que cubre todos los métodos de vibrosustitución con control de asentamientos.
¿Cómo se verifica que las columnas de grava realmente mejoraron el suelo en mi terreno en Buin?
La verificación se hace con ensayos de penetración CPT o SPT ejecutados en el centro del triángulo formado por tres columnas. Comparamos la resistencia antes y después del tratamiento; un factor de mejora 'n' superior a 2.5 confirma que la densificación fue exitosa según el estándar internacional.
