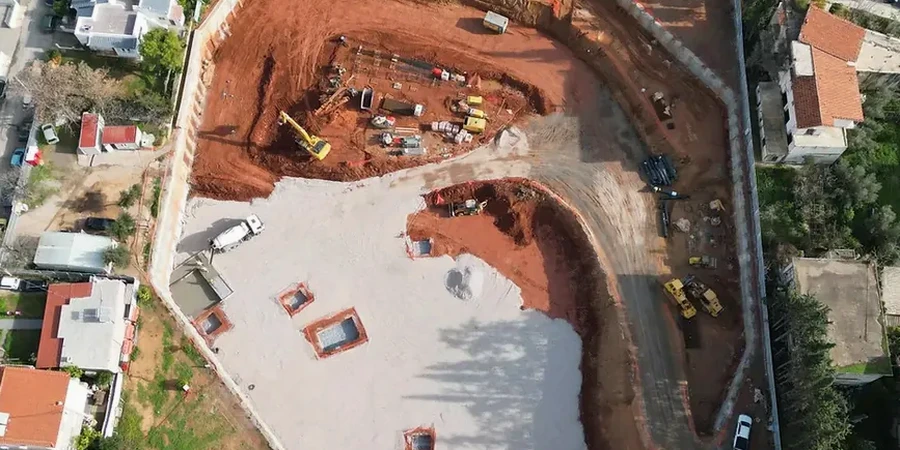

Una excavación de más de 5 metros en el sector poniente de Buin, cerca de la ribera sur del río Maipo, expuso en 2023 un perfil de suelo que cambió tres veces en menos de 20 metros de profundidad: una capa de grava arenosa densa, seguida de un limo de baja plasticidad y finalmente arena fina saturada. Este tipo de perfil, típico de la llanura aluvial donde se asienta la ciudad, exige un diseño geotécnico de excavaciones profundas que no se limite a una simple memoria de cálculo. La interacción entre el nivel freático, que en Buin puede encontrarse a apenas 3 o 4 metros durante el invierno, y la heterogeneidad de los depósitos fluviales obliga a modelar el comportamiento tensión-deformación con precisión. El equipo técnico aborda estos proyectos integrando datos de campo con modelación numérica, considerando siempre el efecto del sismo de diseño establecido en la NCh 433.Of1996 Mod.2012, crucial en una comuna ubicada en la zona sísmica 3 del territorio chileno. Un adecuado ensayo CPT permite correlacionar la resistencia por punta con la fricción lateral de forma continua, información vital para definir la presión de tierras sobre la entibación.
La definición del nivel freático en Buin es tan determinante como la resistencia al corte: omitir su fluctuación estacional invalida cualquier modelo de excavación.
Enfoque y alcance
Factores del sitio
El ciclo hidrológico del Maipo marca el ritmo del riesgo geotécnico en Buin. Durante el deshielo primaveral y las lluvias invernales, el nivel freático asciende hasta cotas que pueden superar en 2 metros el promedio anual, generando empujes hidrostáticos no previstos si solo se usan datos de la temporada seca. Esta variación es la principal causa de fallas por inestabilidad de fondo en excavaciones profundas diseñadas sin un factor de seguridad adecuado para la condición de flujo ascendente. El diseño geotécnico de excavaciones profundas en la zona debe incorporar obligatoriamente un modelo hidrogeológico transitorio. Adicionalmente, la presencia de bolsones de grava limpia actúa como un dren natural que, si es interceptado por la excavación, puede provocar un flujo concentrado con arrastre de finos hacia el interior del recinto, un fenómeno de erosión interna que compromete la integridad del sello de fondo y la cimentación de las edificaciones aledañas.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.xyz
Normas aplicables
NCh 433.Of1996 Mod.2012 - Diseño sísmico de edificios, NCh 2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh 1508.Of2014 - Geotecnia - Estudio de mecánica de suelos, NCh 1516 - Standard Test Method for Standard Penetration Test (SPT), AASHTO LRFD Bridge Design Specifications (Cap. 3 - Cargas y factores de carga, entibaciones)
Servicios relacionados
Modelación de Interacción Suelo-Estructura en Excavaciones
Simulación numérica 2D y 3D mediante elementos finitos del proceso constructivo de la excavación por etapas. Incluye la calibración del modelo con ensayos de laboratorio y la predicción de desplazamientos laterales y asentamientos superficiales para validar el sistema de entibación propuesto.
Diseño de Sistemas de Agotamiento y Control de Aguas Subterráneas
Dimensionamiento de pozos profundos, wellpoints o drenes californianos para deprimir el nivel freático. Se entrega el radio de influencia del bombeo, el caudal esperado y la verificación de la estabilidad del fondo de excavación por gradiente hidráulico crítico.
Parámetros típicos
FAQ
¿Qué metodología se usa para definir la presión de tierras en el diseño de una excavación en Buin?
Se emplean teorías de empuje activo y pasivo de Rankine o Coulomb, modificadas para incluir el efecto sísmico según el coeficiente horizontal de la NCh 2369. La presión se calcula a partir de la envolvente de resistencia al corte del suelo, obtenida de ensayos triaxiales consolidados drenados (CD) y no drenados (CU), considerando la estratigrafía específica de la llanura aluvial del Maipo.
¿Cómo se mitiga el riesgo de inundación de una excavación profunda durante el invierno en Buin?
Se diseña un sistema de bombeo con una capacidad de al menos 1.5 veces el caudal esperado según la prueba de permeabilidad in situ. Se instalan piezómetros de control para monitorear la eficacia de la depresión y se proyectan bermas o contrapesos en el fondo si hay riesgo de levantamiento por subpresión durante la crecida del nivel freático.
¿Qué planos y memorias de cálculo entregan para el permiso de edificación en la Municipalidad de Buin?
Se prepara un expediente completo que incluye la memoria de cálculo estructural de la entibación, los planos de planta y secciones con la secuencia constructiva, el informe de mecánica de suelos con el perfil estratigráfico y los parámetros de diseño, y la verificación de deformaciones para demostrar la protección de los predios vecinos.
¿Cuál es el rango de precio para un diseño de excavación profunda en Buin?
El rango de precio referencial para un diseño geotécnico de excavaciones profundas en Buin fluctúa entre $905.000 y $4.063.000, dependiendo de la profundidad máxima, la complejidad de la estratigrafía y la necesidad de modelación numérica avanzada.
¿Cómo se valida que la excavación no afectará a las viviendas colindantes?
Se realiza un análisis de asentamientos mediante métodos semiempíricos y modelos de elementos finitos, comparando las distorsiones angulares predichas con los límites admisibles de la norma NCh 3171. Si el asentamiento supera el 0.3% de la altura de excavación, se modifica la rigidez del sistema de entibación o se incorporan pre-refuerzos del terreno.
